SRV®では、さまざまな形状の試験片やホルダーを使用して試験を実施できます。このリストは製品ラインナップの一例です。
掲載されていない試験片やホルダーについても対応可能な場合がございますので、ご希望の試験条件に合わせて対応いたします。
詳細については、お気軽にお問い合わせください。 お問い合わせ
各製品の導入から試験まで、お気軽にご相談ください。
掲載されていない試験片やホルダーについても対応可能な場合がございますので、ご希望の試験条件に合わせて対応いたします。
詳細については、お気軽にお問い合わせください。 お問い合わせ
オシレーションモード_点接触
| 商品番号 | 形状 | 寸法 | 材質 | 備考 | 写真 |
| SRV003 | ボール | φ10mm | 100Cr6(SUJ2相当品) |  |
|
| SRV005 | ボール | φ17.4mm | 100Cr6(SUJ2相当品) |  |
|
| ボール | φ10mm | Al2O3 |  |
||
| ボール | φ10mm | Si3N4 |  |
||
| ボール | φ3mm | 100Cr6(SUJ2相当品) | |
||
| ボール | φ4mm | 100Cr6(SUJ2相当品) | |
||
| ボール | φ6mm | 100Cr6(SUJ2相当品) | |
||
| ボール | φ12.7mm | 100Cr6(SUJ2相当品) | |
||
| ボール | φ17.4mm | 100Cr6(SUJ2相当品) | |
||
| ボール | φ20mm | 100Cr6(SUJ2相当品) | |
||
| ボール | 3/8inch | Al2O3 |  |
オシレーションモード_線接触
| 商品番号 | 形状 | 寸法 | 材質 | 備考 | 写真 |
| SRV149 | シリンダー | φ6×8mm | 100Cr6(SUJ2相当品) | DIN51834-4 ASTM D8316 |
 |
| SRV004 | シリンダー | φ15×22mm | 100Cr6(SUJ2相当品) |  |
|
| シリンダー | φ10×10mm | 100Cr6(SUJ2相当品) | |
||
| シリンダー | φ11×15mm | 100Cr6(SUJ2相当品) | |
||
| シリンダー | φ6×8mm | 20MnCr5 | |
||
| シリンダー | φ15×22mm | Al2O3 | |
||
| シリンダー | φ15×22mm | Si3N4 | |
||
| キノコ型試験片 | 半径16mm | 100Cr6(SUJ2相当品) | |
オシレーションモード_面接触
| 商品番号 | 形状 | 寸法 | 材質 | 備考 | 写真 |

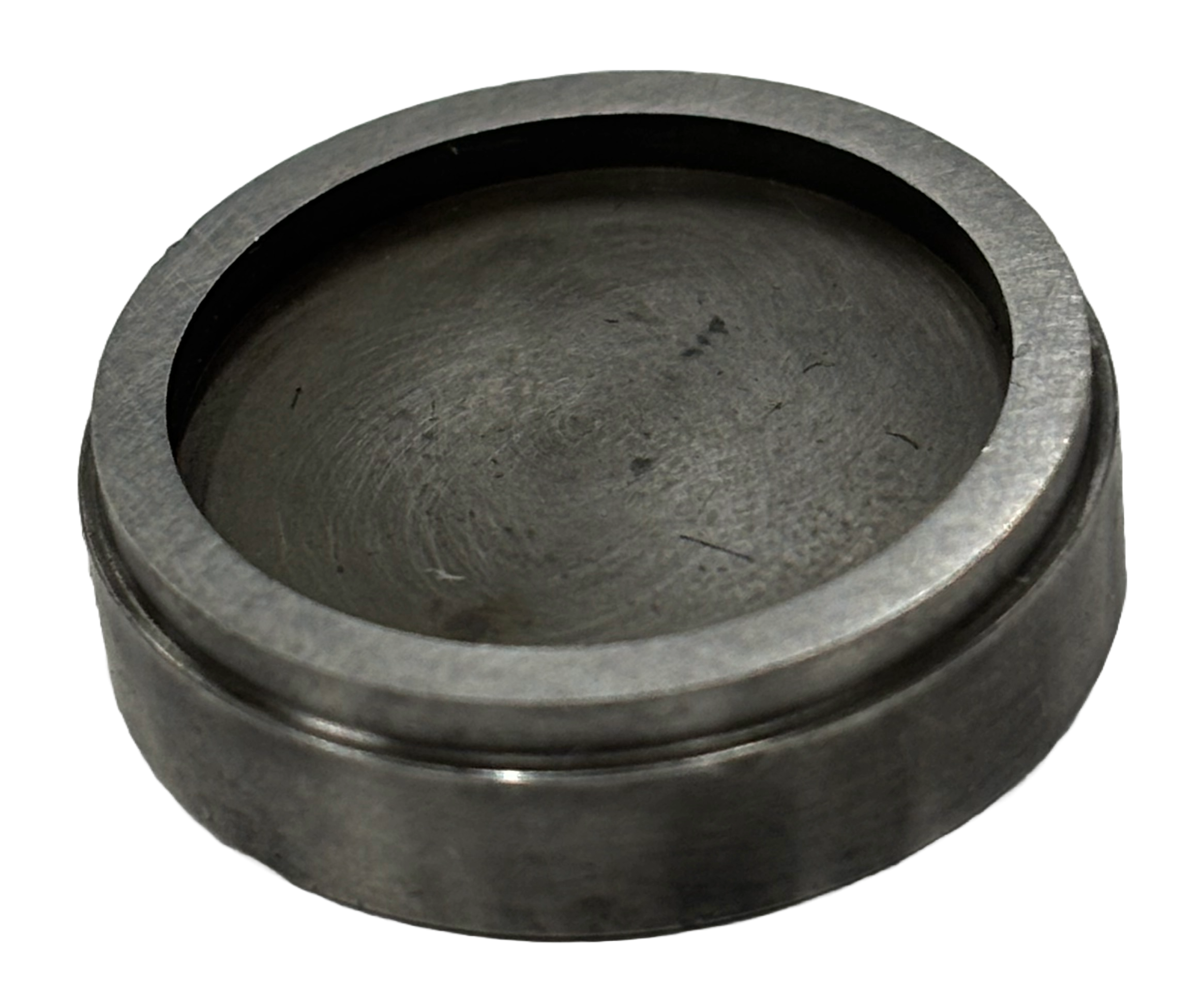

| SRV007 | リング/エリア | φ21×6mm | 100Cr6(SUJ2相当品) | ラップ Rz0.50～0.65μm |
 |
オシレーションモード_下部試験片
| 商品番号 | 形状 | 寸法 | 材質 | 備考 | 写真 |

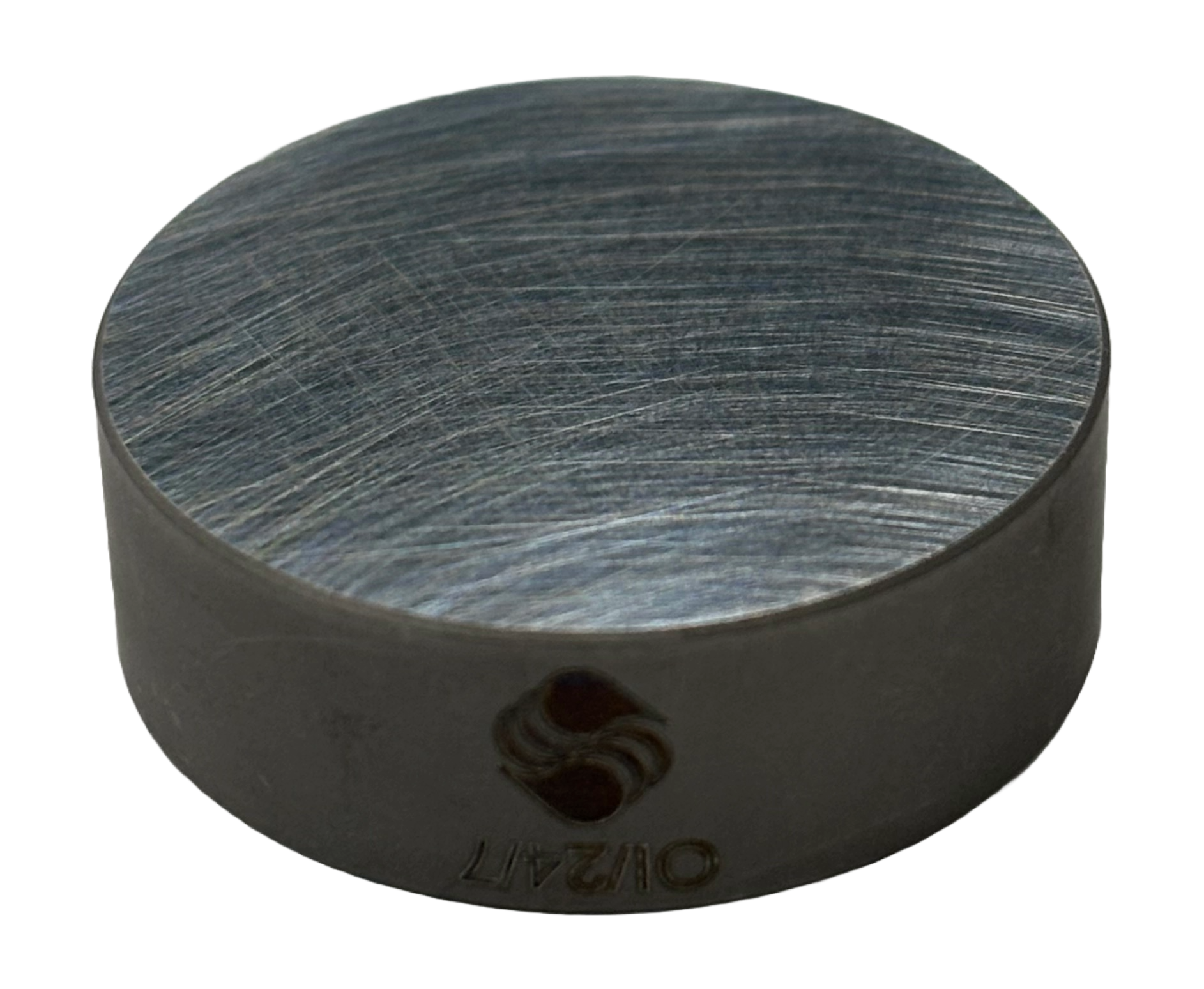

| SRV001 | ディスク | φ24×7.9mm | 100Cr6(SUJ2相当品) | ラップ Rz0.50～0.65μm |
 |

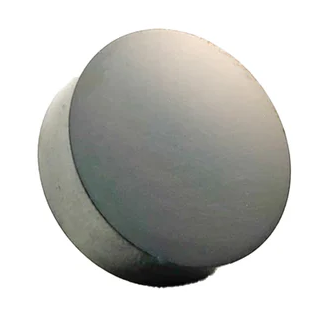

| SRV002 | ディスク | φ24×6.9mm | 100Cr6(SUJ2相当品) | ラップ Rz0.50～0.65μm |
|
| SRV111 | ディスク | φ24×7.9mm | 100Cr6(SUJ2相当品) | グランド Rz1.0～1.3μm |
 |
| ディスク | φ24×7.9mm | 16MnCr5 | ラップ Rz0.50～0.65μm |
|
|
| ディスク | φ24×7.9mm | Aluminum | Ra0.8μm |
|
|
| ディスク | φ24×7.9mm | Si3N4 | Ra<0,1μm |
|
|
| ディスク | φ24×7.9mm | POM | |
||
| ボール | φ24×7.9mm | Al2O3 | Ra<0,2 μm |
|
|
| ディスク | φ24×7.9mm | Silicon carbide | |
||
| ディスク | φ24×7.9mm | PA 66 GF 30 | |
オシレーションモード_下部試験片
| 商品番号 | 形状 | 寸法 | 材質 | 備考 | 写真 |
| SRV001 | ディスク | φ24×7.9mm | 100Cr6(SUJ2相当品) | ラップ Rz0.50～0.65μm |
|
| SRV002 | ディスク | φ24×6.9mm | 100Cr6(SUJ2相当品) | ラップ Rz0.50～0.65μm |
|
| SRV111 | ディスク | φ24×7.9mm | 100Cr6(SUJ2相当品) | グランド Rz1.0～1.3μm |
|
| ディスク | φ24×7.9mm | 16MnCr5 | ラップ Rz0.50～0.65μm |
|
|
| ディスク | φ24×7.9mm | Aluminum | Ra0.8μm |
|
|
| ディスク | φ24×7.9mm | Si3N4 | Ra<0,1μm |
|
|
| ディスク | φ24×7.9mm | POM | |
||
| ボール | φ24×7.9mm | Al2O3 | Ra<0,2 μm |
|
|
| ディスク | φ24×7.9mm | Silicon carbide | |
||
| ディスク | φ24×7.9mm | PA 66 GF 30 | |
オシレーションモード_実部品
| 商品番号 | 形状 | 寸法 | 材質 | 備考 | 写真 |
| SRV012 | プレート | φ10×2mm | EPDM | DIN51834-5,6 |  |
| SRV086 | プレート | φ18×2mm | POM | ASTM D7420 |  |
| SRV187 | シリンダー | φ20×12.5mm | 100Cr6(SUJ2相当品) | ASTM WK71194 | |
| SRV188 | シリンダー | φ5×5mm | 100Cr6(SUJ2相当品) | ASTM WK71194 |  |
ローテーションモード_下部試験片
| 商品番号 | 形状 | 寸法 | 材質 | 備考 | 写真 |

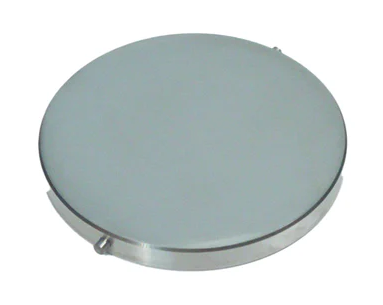

| ディスク | φ100×10mm | 100Cr6(SUJ2相当品) |  |
オシレーションモード_点接触_ホルダー
| 使用する試験片 | 備考 | 写真 |

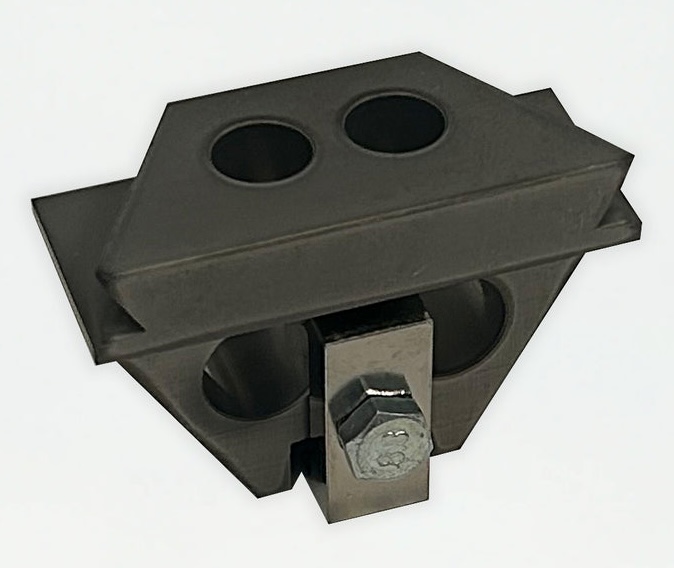

| ・φ10mmボールを使用 |  |
|

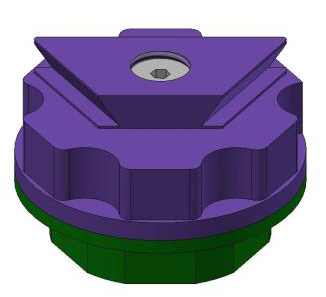

| ・φ10～24mmのボールを使用可能 |  |
|

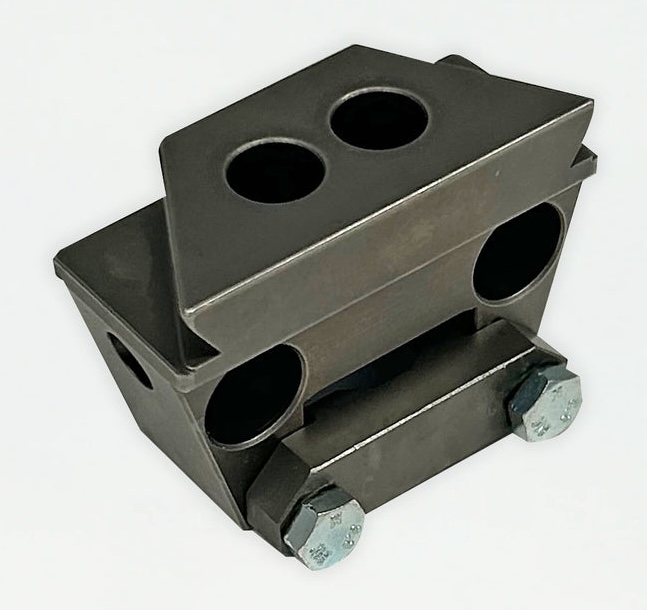

| ・φ17.4mmボールを使用 |  |
|
| ・φ12.7mmボールを使用(VKAボール) | |
|
| ・9/16 inch (14.28mm)ボールを使用 | |
|
| ・3/8 inch (9.53mm)ボールを使用 | |
|
| ・φ30mmのボールを使用可能 | |
|
| ・φ6mmボールを使用 | |
|
| ・φ5mmボールを使用 | |
|
| ・φ3mmボールを使用 | |
|
| ・φ4mmボールを使用 | |
|
| ・φ6.35mmボールを使用 ※φ10mmボールホルダーに装着 |
|
|
| ・φ10mmボールを使用 | ・高温対応 | |
オシレーションモード_線接触_ホルダー
| 使用する試験片 | 備考 | 写真 |

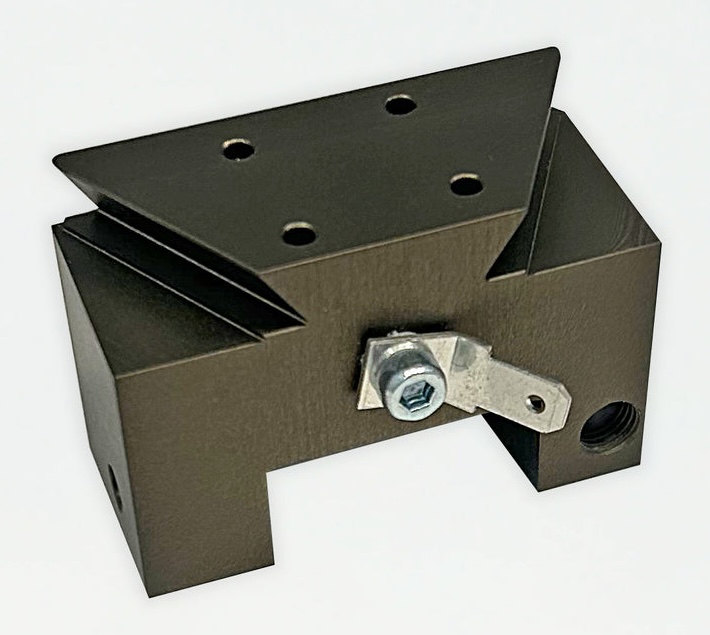

| ・φ15×22mmシリンダーを使用 | ・横型 ・10度の傾斜付き |
 |

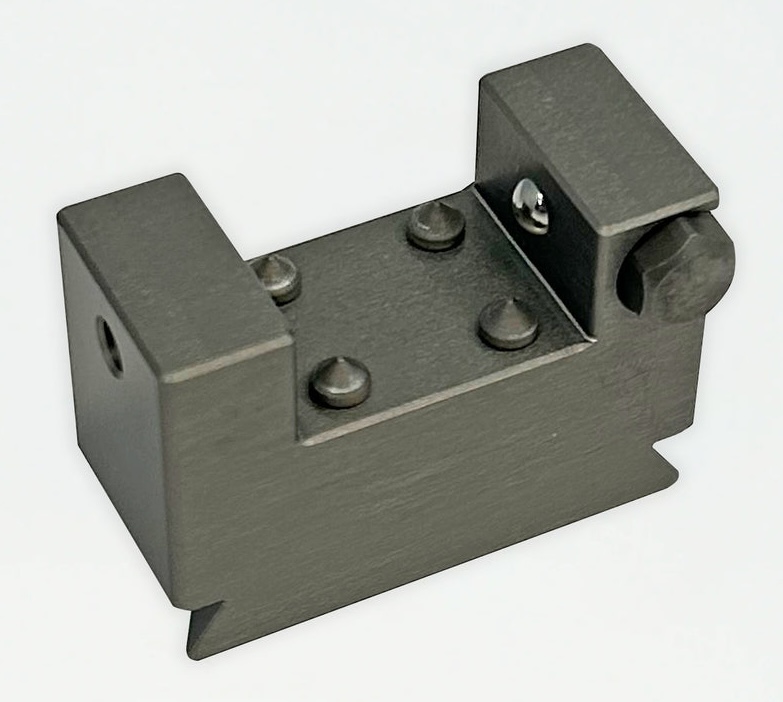

| ・φ15×22mmシリンダーを使用 | ・横型 ・傾斜無し |
 |

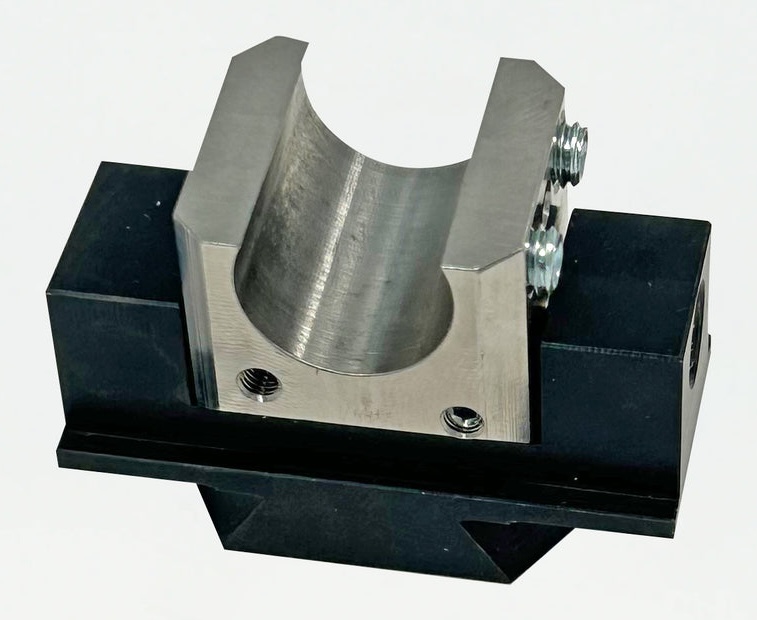

| ・φ15×22mmシリンダーを使用 | ・縦型 |  |

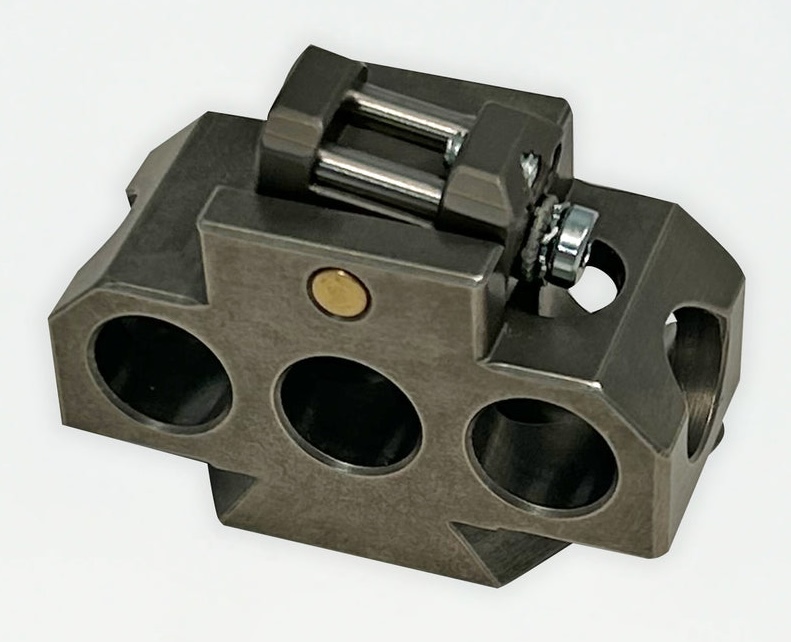

| ・φ6×8mmシリンダーを使用 | ・横型 ・傾斜無し |
 |

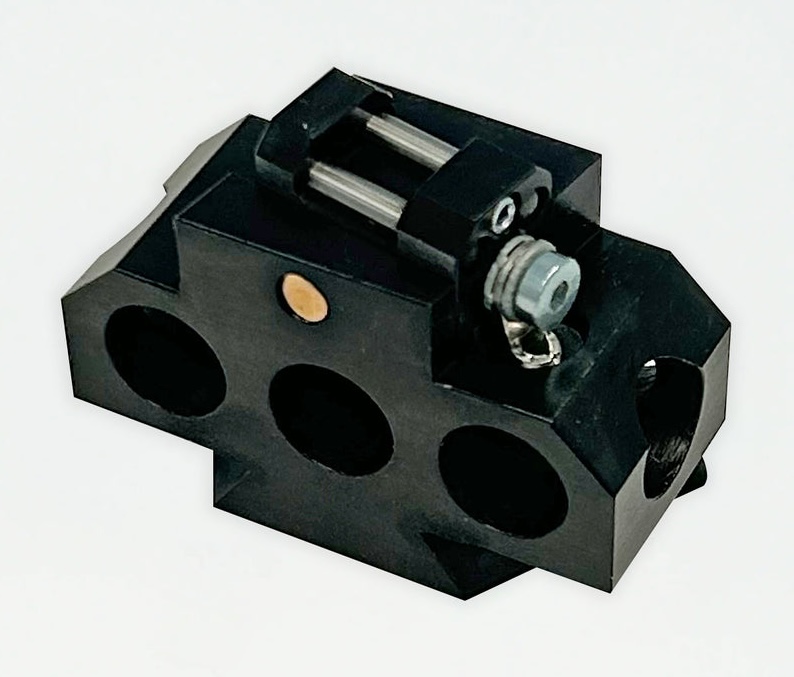

| ・φ6×8mmシリンダーを使用 | ・横型 ・10度の傾斜付き ・DIN51834-4、ASTM D8316に準拠 |
 |

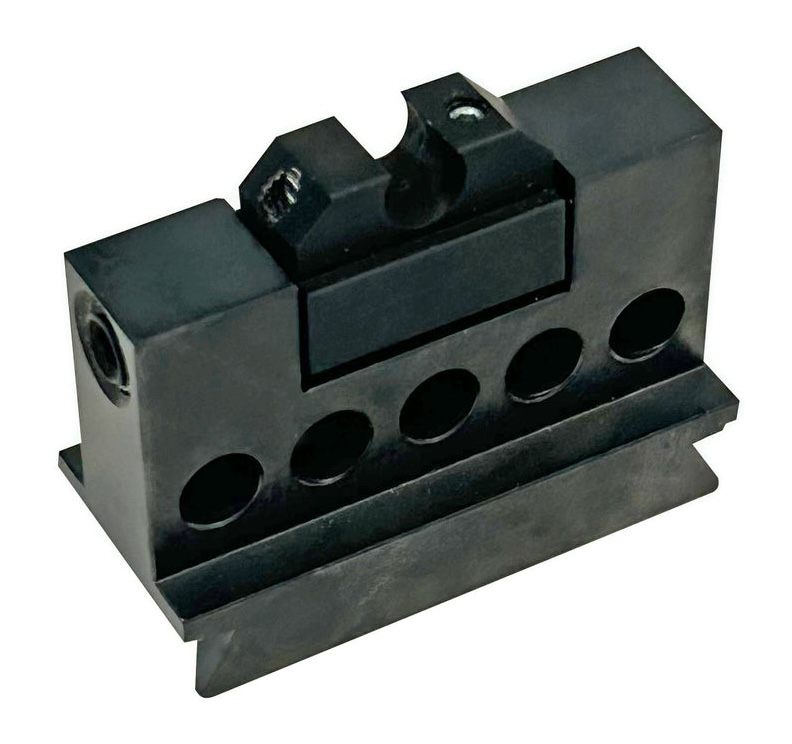

| ・φ6×8mmシリンダーを使用 | ・縦型 |  |

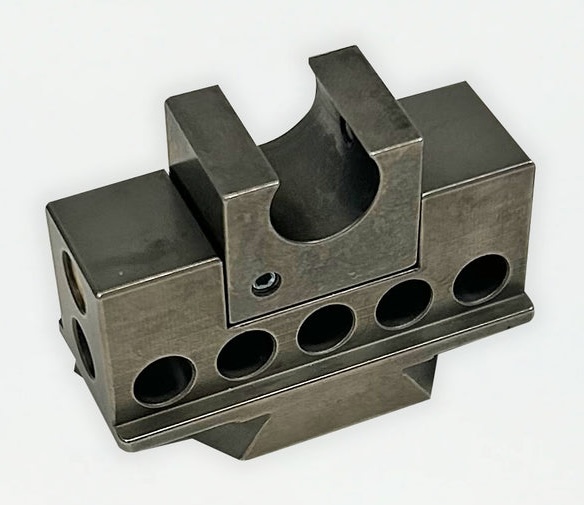

| ・φ11×15mmシリンダーを使用 | ・縦型 |  |

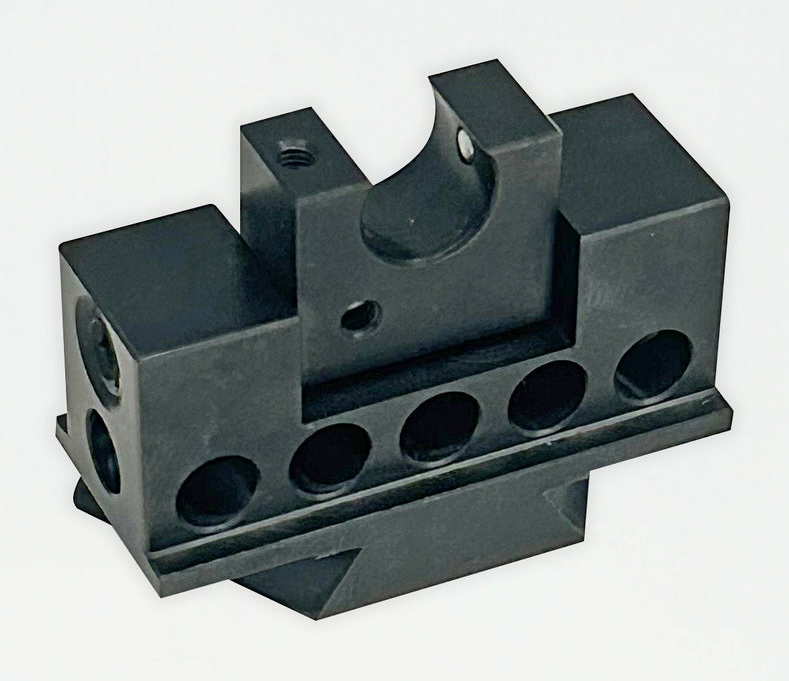

| ・φ10×10mmシリンダーを使用 | ・縦型 |
 |

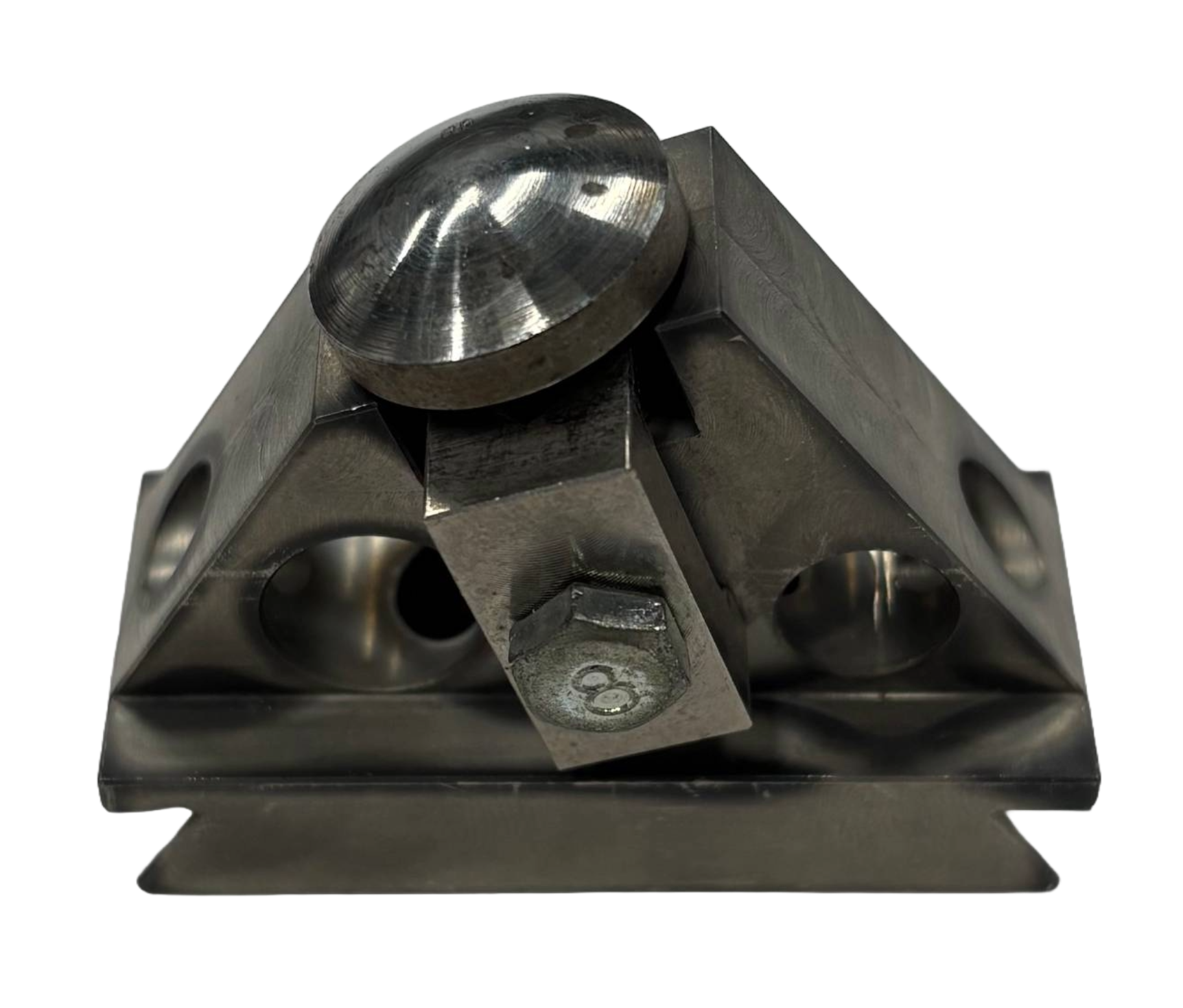

| ・半径16mmのキノコ型試験片を使用 | ・高温対応 |
 |
| ・φ15×22mmシリンダーを使用 | ・10度の傾斜付き ・高温対応 |
|
| ・φ15×22mmシリンダーを使用 | ・傾斜無し ・高温対応 |
|
| ・φ15×22mmシリンダーを使用 | ・縦型 ・高温対応 |
|
オシレーションモード_面接触_ホルダー
| 使用する試験片 | 備考 | 写真 |

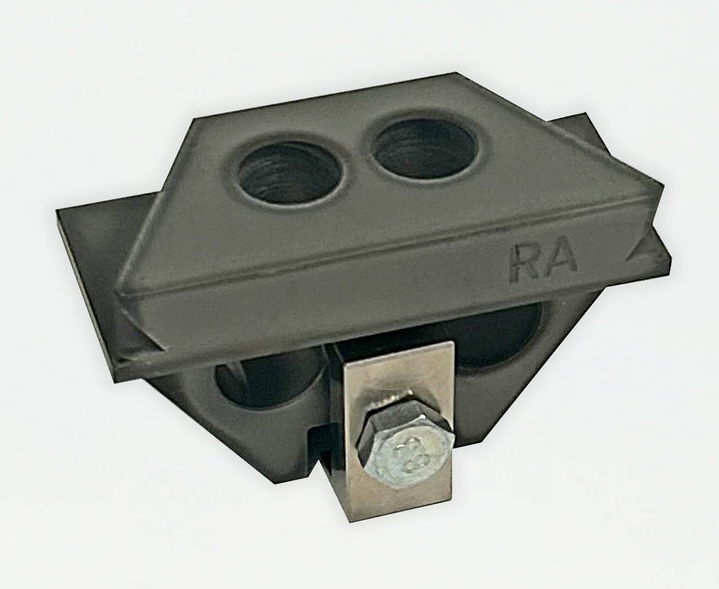

| ・φ10mmボールとφ21×6mmリング/エリアを使用 |  |
|
| ・φ10mmボールとφ21×6mmリング/エリアを使用 | ・高温対応 |
|
オシレーションモード_実部品試験用_ホルダー
| 使用する試験片 | 備考 | 写真 |

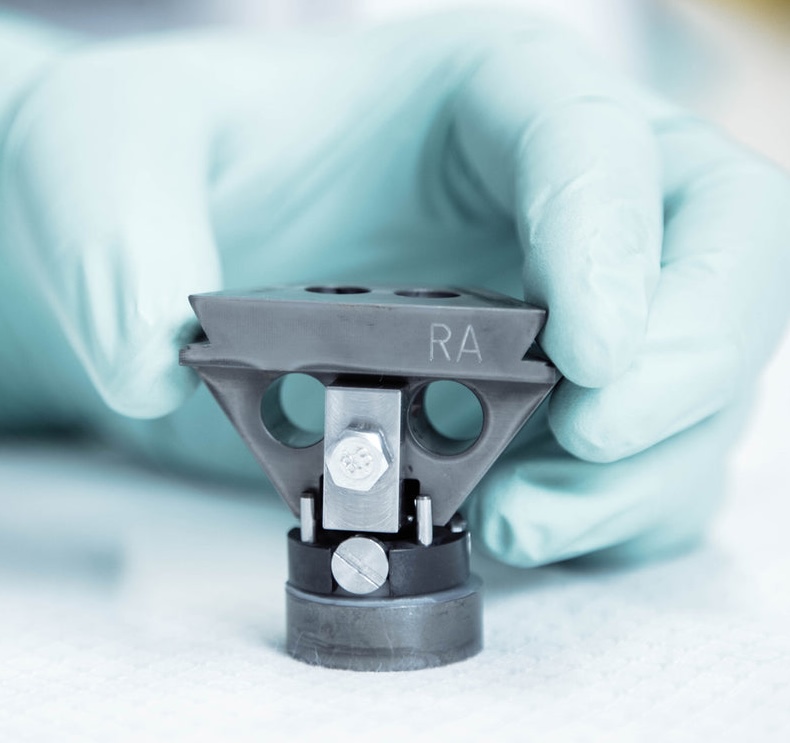

| ・POMディスクφ18×2mmを使用 | ・プラスチックとスティール接点の評価 ・ASTMD7420に準拠 |
 |
| ・φ20×12.5mmシリンダーを使用 |  |
|

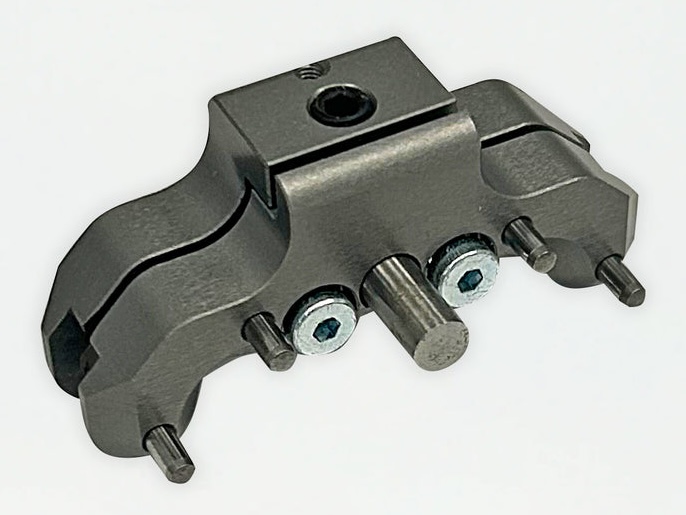

| ・φ70～100mmのピストンリングを使用 |  |
|
| ・φ83～132mmのピストンリングを使用 |  |
|

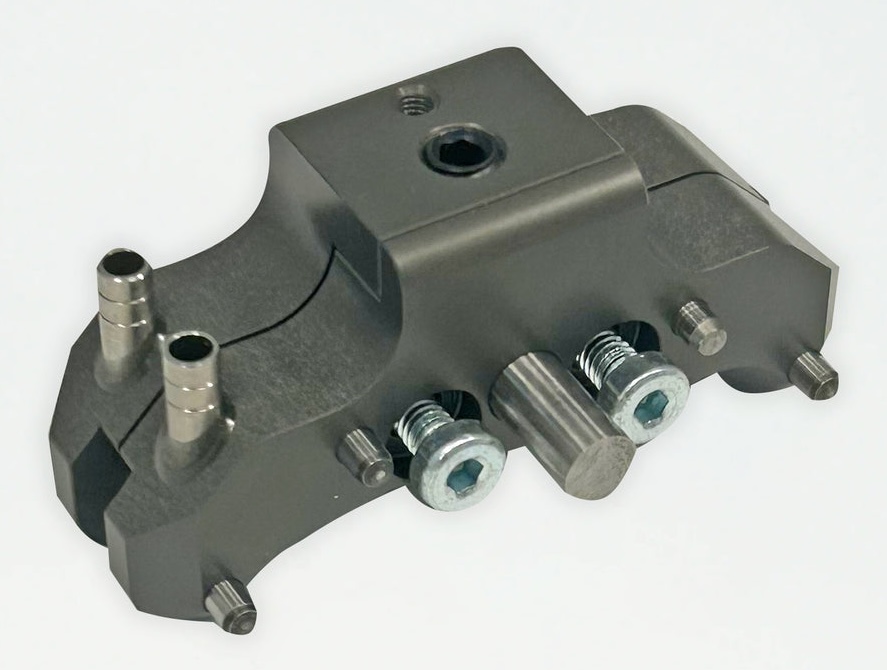

| ・φ130mmのピストンリングを使用 |  |
|

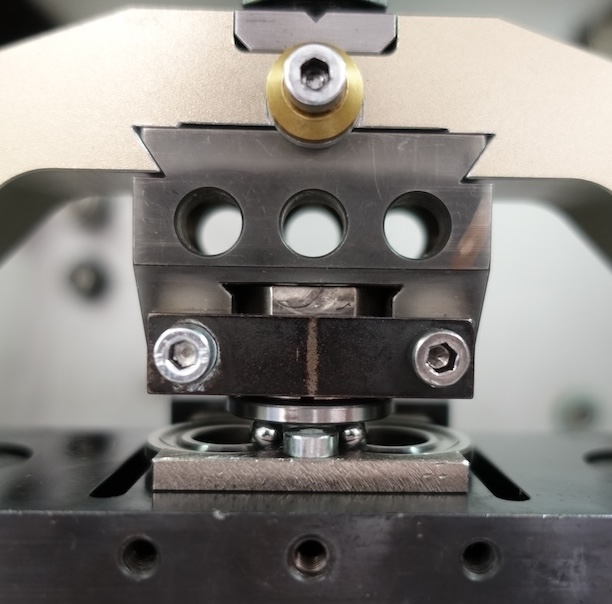

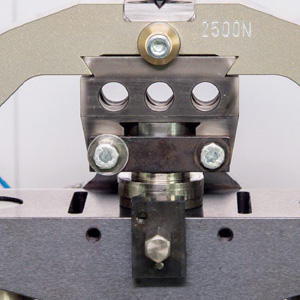

| ・フォールスブリネリング試験用ホルダー+ 試験片セット(12回試験可能) |  |
|

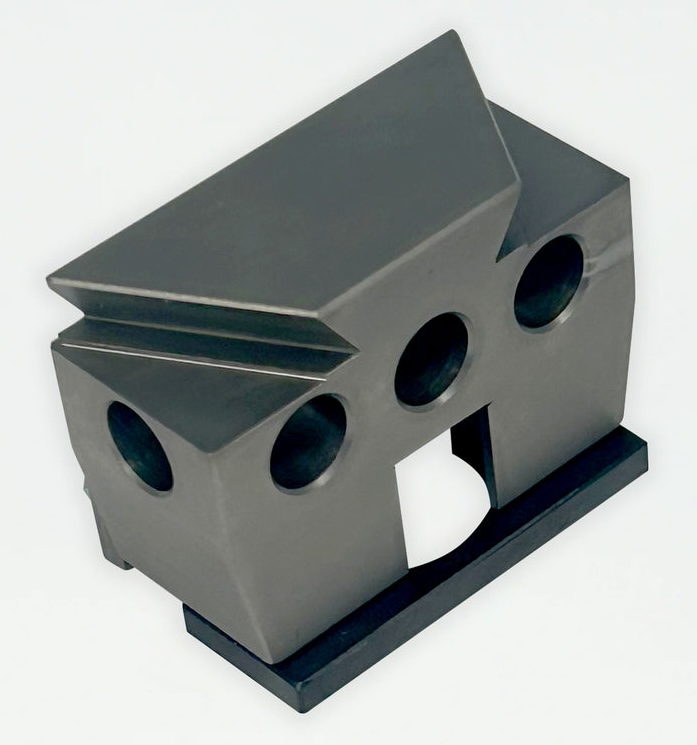

| ・転がり滑り試験用ホルダー φ20×15mmシリンダーとφ5×5mmシリンダーを使用 |
・ASTM WK71194に準拠 |
 |
下部試験片_ホルダー

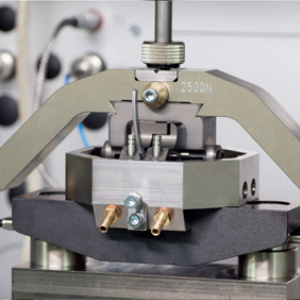

| 使用する試験片 | 備考 | 写真 |
| ・オイルバス ・φ24×6.9mmディスクを使用 |
・中心用 ・オイルアウトレット有り |
 |

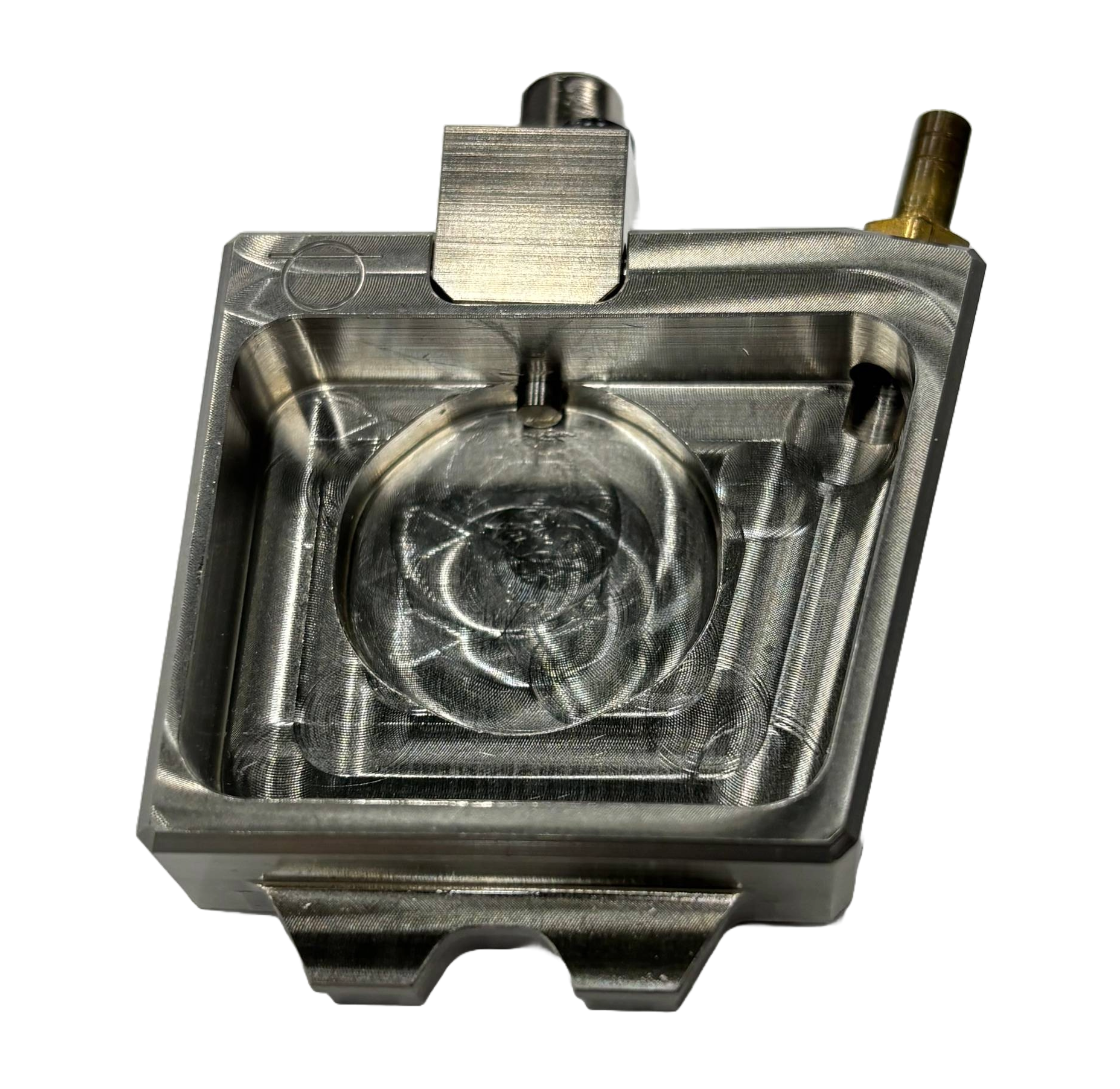

| ・オイルバス ・φ24×6.9mmディスクを使用 |
・偏心用 ・オイルアウトレット有り |
 |
| ・オイルバス ・φ24×6.9mmディスクを使用 |
・中心用 ・オイルアウトレット無し |
|
| ・オイルバス ・φ24×6.9mmディスクを使用 |
・偏心用 ・オイルアウトレット無し |
|
ローテーションモード_点接触_ホルダー
| 使用する試験片 | 備考 | 写真 |
| ・φ10mボールを使用 |
 |
|
| ・φ6.35mmボールを使用 |
|
|
| ・φ4mmボールを使用 |
|
